MAWS80-WT迷你气象站在结构设计和观测要素方面专为移动应急环境现场单兵观测组网而设计的一款迷你便携式自动气象站。观测传感器是WXT520 六合一集成气象传感器，DE80数据采集器通过采样控制接口协议采集风向、风速、雨量、气压、温度、湿度六种气象参数，通过GPRS和无线点对点两种可选通信方式将现场实况采集数据发送至车载移动中心系统或气象部门的固定中心站。微功耗、重量轻、快速简便安装和准确稳定的测量特性使其非常适合车载携带和快速现场布网观测应用。 |
| |
产品开发背景 |
|
|
| |
| 对应急事件的气象服务基础是常规地面气象要素的监测，重大事件现场关联的面积都较广且局部差异较大，单点气象观测不能满足需求；同时许多重大自然气象灾害区域多为山地、海岸、森林等地形复杂地带，应急气象观测车往往无法到达某些重点探测区域，无法获取得代表性的探测数据，需要便携探测设备消除应急服务盲区。针对这一完善应急气象服务体系的应用需求，华创风云集团与其战略合作伙伴VAISALA公司合作，研发设计了MAWS80-WT迷你气象站。 |
|
|
| |
应用范围
|
|
|
| |
A、现场单兵应急观测
在某些地形复杂或人员不能停留的危险区域的现场单兵应急自动观测。 |
B、科研考察现场气象探
由于迷你站便于携带运载，探测精度高，可用于各种类型的野外气象科研考察工作。 |
C、应急现场临时站网布设

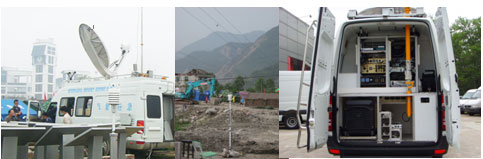

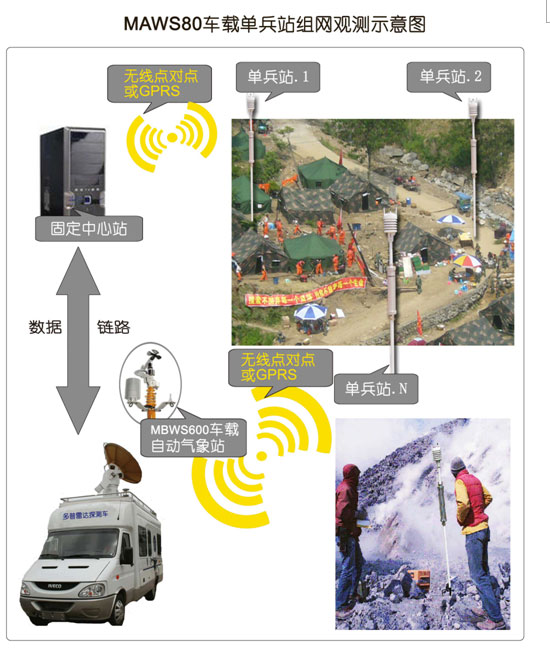

重大应急现场面积分布较广，必须进行多点组网观测，MAWS80-WT迷你站结构轻巧紧凑，可以快速完成现场组网协同观测，并通过无线点对点或GPRS通信方式将数据传输至应急车载指挥中心及固定中心站，是掌握应急观测现场第一手数据的必备手段。 |
| |
|
| |
| |
|
|
特点与优势
|
|
|
| |
|
|
• 输出六个气象要素: 风速、风向、降水、大气压、温度和相对湿度；
• 准确而稳定的测量；
• 结构轻巧紧凑，整机重量小于5kg，没有移动部件，便于车船装载；
• 两断分体结构且体积小，车载可标配六套；
• 快速简便安装,可在数分钟内迅速组建应急局地观测网； |
| |
| |
|
|
监测原理
|
|
|
| |
雨量传感器通过雨滴撞击信号与雨量成正比的函数关系，可获取更多降雨信息，产生累计降雨量、降雨强度、持续时间等数据分析结果；超声波探测风向风速，抗环境干扰性能好数据采集精度高。 |
|
|
| |
组网分析输出 |
|
|
|

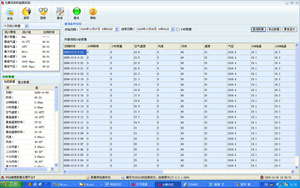

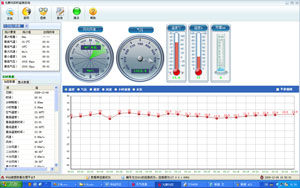

| MAWS80-WT迷你气象站软件数据分析模块与MAWS601型车载气象站数据分析模块可无缝衔接。该模块，包括实时数据采集，数据分析应用，数据存储与通讯等模块构成。可实现应急现场气象数据显示，周边气象站数据查询，无线数据自动上传至指挥中心。通过组网协同观测，可形成风流场，温湿度等值线，雨量分布等各种可视化场分析模式。为应急气象科学决策提供准确基础数据，生成多种应急气象产品。 |
| |
|
|
|
|
| |
| |
|
|
用 途 |
|
|
| |
应急局地组网观测、移动探测、科研考察
|
| |
| |
|
|
系统技术指标 |
|
|
| |

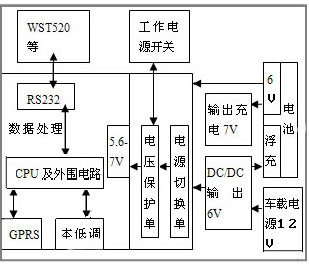

传 感 器：WXT520六合一集成气象传感器；
采 集 器：DE80采样通信集成一体化采集器；
数据存储：32K数据缓存，2M FLASH数据储存器；
走时精度：实时时钟，准确度优于20秒/月；
系统供电：12V充电控制模块，标配2块6V 1.3Ah电池，可选外部扩展电源箱；
便携使用：一次充满电在线模式可工作130（连续分钟加密48小时以上）小时以上；
在线功耗：平均功耗10mA；通讯时平均功耗30mA；
|
|
自记功耗：平均功耗5mA；
防护等级：满足IPV6；
采集功能：WMO 规范标准预置，采样存储可远程或现场自定义；
通讯方式：GPRS(CDMA) 远传中心站及现场无线直连；
工作环境：-50～+50℃、0～100%RH；
电磁兼容：满足EN 61326-1:1997+Am1:1998+Am2:2001；
重 量：整机不大于5KG；架设后高度1750┨，可选固定支架；
材 质：机械材料选择钝化不锈钢材料或铝钛合金；
工 艺：烤瓷工艺表面处理，具有良好的防腐蚀性能。
|
| |
|
|
| |
|
|
观测要素 |
|
|
| |
|
|
| 要 素 |
测量范围 |
分辨率 |
准确度 |
单位 |
| 气 温 |
-52～+60 |
0.1 |
±0.3 |
℃ |
| 相对湿度 |
0 ～ 100 |
1 |
±3 %RH 0-90 %RH
±5 %RH 90-100 %RH |
% |
| 风 向 |
0～360 |
1 |
±3 |
° |
| 风 速 |
0 ～ 60 |
0.1 |
3%(0...35 m/s)
±5% (36...60 m/s) |
m/s |
| 雨 量 |
0 ～ 999.9 |
0.1 |
5% |
mm |
| 气 压 |
600～1100 |
0.1 |
±0.5 hPa |
hPa |
|
| |
|
|
