| TBQ-SSR散射遮光环 |
 |
| 产品名称：散射遮光环 |
| 别 名：总表遮光环 |
| 产品型号：TBQ-SSR |
| 产品品牌：HSC |
| 生产厂商：北京华创维想科技开发有限责任公司 | | |
|
|
|
|
| 基本描述： |
|
TBQ-SSR散射遮光环的作用是保证从日出到日落能连续遮住太阳直接辐射。它由遮光环圈、标尺、丝杆调整螺旋、支架、底盘组成。TBQ-SSR遮光环与总辐射表配套，可用于气象台站、科研部门连续测定天空的散射辐射强度。
|
|
| 特 点： |
|
|
结构结实紧凑
标尺上有纬度和赤纬刻度，可准确定位
适用于各种恶劣环境
保证从日出到日落能连续遮住太阳直接辐射 |
|
| 测量原理： |
|
|
TBQ-SSR散射遮光环宽65mm、直径410mm保证从日出到日落连续遮住太阳直接辐射，标尺上有纬度刻度与赤纬刻度。但由于遮光环不仅遮住太阳面的直接辐射，而且把太阳轨迹上的一部分天空散射辐射也遮住了，使测得的散射辐射比实际值偏小，所以必须进行遮光环系数订正。
TBQ-SSR散射遮光环安装在台架上时，必须使底盘边缘对准南北向，使仪器标尺指向正南北（遮光环丝杆调整螺旋柄朝北）。用水平尺和底板三个调节螺旋把底板调水平，然后，用螺栓将遮光环底板固定在观测支架上。 |
|
| 典型应用： |
|
| TBQ-SSR遮光环与TBQ-2-B-I型总辐射表配套，可用于气象台站、科研部门连续测定天空的散射辐射强度。 |
|
| 技术指标： |
|
|
环带直径 |
Φ410mm |
|
遮光环圈宽 |
65mm |
|
高度 |
565mm |
|
底座宽度 |
395mm |
| | |
|
|
|
产品与应用图片 |
|
|
|
| TBQ-SSR散射遮光环俯视图 |
|
|
|
| TBQ-SSR散射遮光环侧视图 |
|
|
|

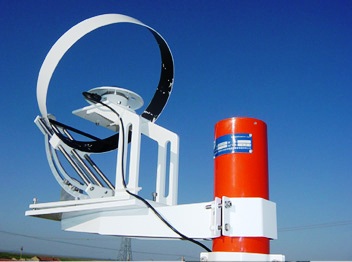

| TBQ-SSR散射遮光环的安装使用方式 |
|
|
|
