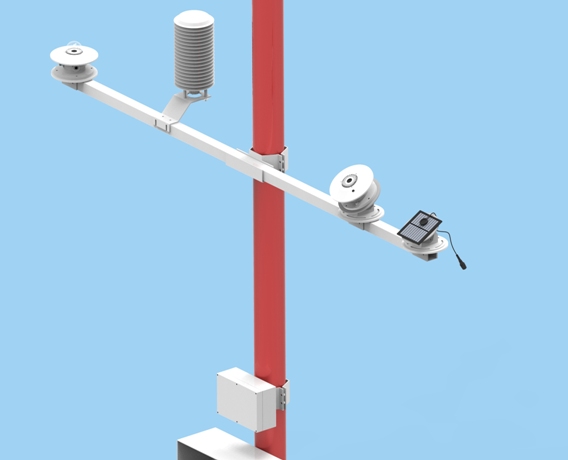

MAWS880-SP光伏气象站 |
|
HUATRON® |
|
|
|
 |
可调倾角太阳能电池板表面温度测量 |
|
可调倾角太阳短波辐射 |
|
4G大容量TF数据存储卡 |
|
嵌入式32位智能自主研发数据采集器 |
|
远程状态监控与参数设置 | |
|
| |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 功能描述 |
|
|
|
MAWS880-SP光伏气象站是针对光伏发电控制设计的一款气象站，通过太阳能面板表面温度、太阳总辐射、倾角太阳总辐射、风速风向、空气温湿度等关键性因子进行监测，量化输出光伏发电气象环境数据、光电转换效率值、辐射总量，为光伏发电控制提供实时精准数据。 |
|
|
|
采 集 器：MAWS880数据采集（DE81+DE8A+DE8GPRS)
工作环境：-40℃～80℃、 0～100%RH
走时精度：实时时钟，准确度优于20秒/月
可 靠 性：平均无故障时间>10000小时
电 源：采用太阳能或交流供电
防护等级：IP65标准
输出数据：可设定间隔的数据存储文件及实时数据调用
通讯方式：GPRS、有线直连/RJ45以太网
存 储：可选扩充16G板载TF卡
安装部件：烤瓷工艺表面处理，具有良好的防腐蚀性能 | | |
|
|
|
| 主要测量指标 |
| 测量指标 |
| 风 速 |
0～60m/s；精度：测量值±0.3m/s，或最大值3%（0-35m/s）,5%（>35m/s） |
| 风 向 |
0～359.9°；精度：±3° |
| 空气温度 |
-50～60°C ；精度：±0.2°C(-20～+50°C) ±0.5°C(≥30°C) |
| 相对湿度 |
0～100%RH；精度：±2%RH |
| 太阳短波辐射 |
300～3000nm；精度：≤±5% |
| ★倾角太阳短波辐射 |
300～3000nm；精度：≤±5%；可调倾角范围：0～50° |
| ★太阳能电池板表面温度 |
-40～+80℃；精度：±0.25℃；可调倾角范围：0～50° |
| 数据输出 |
| 光伏发电热能监测 |
光电转换效率值 |
| 光伏发电微气象因子 |
量化输出光伏发电微气象因子 |
| 太阳短波辐射 |
太阳总辐射辐照度、曝辐量、极值 |
| 倾角太阳短波辐射 |
太阳总辐射辐照度、曝辐量、极值（可预置角度） |
| 数据采集与存储 |
| ★采 集 器 |
嵌入式32位智能自主研发数据采集器 |
| ★数据存储 |
16G大容量TF数据存储卡 |
| 通讯与供电方式 |
| 通讯接口 |
RS232/RS485，板载GPRS |
| 通讯方式 |
GPRS、有线直连/RJ45以太网 |
| 供电方式 |
交流220V/太阳能+蓄电池 |
| 功 耗 |
10W |
| 运行环境 |
| 工作环境温度 |
-40～80℃ |
| 工作相对湿度 |
0～100%RH |
| 可靠性与维护 |
| ★远程维护 |
远程状态监控与参数设置 |
| 防护等级 |
IP65 |
| 可 靠 性 |
免维护,防盐雾，防尘 |
| 机械指标 |
| 主体材质 |
304不锈钢 |
| 表面处理 |
热镀锌、电泳漆工艺处理红白色为主色调 |

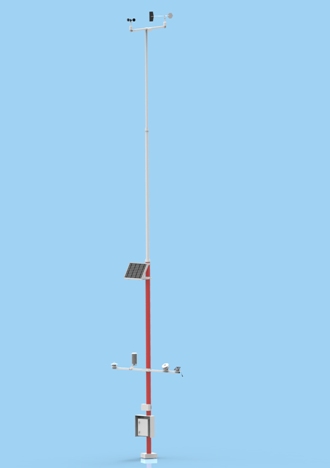

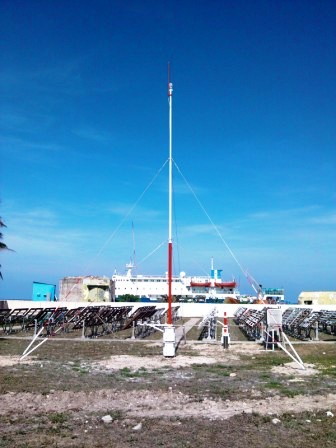

| 安装高度 |
标准配置10米，有拉绳 |
| 安装方式 |
光伏发电监测代表性区域 | | | |
|
|
|
|
|
| | |
|
|
|

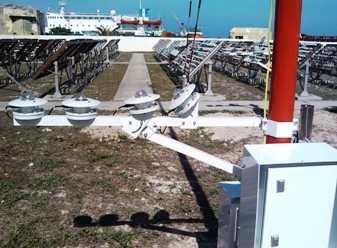

典型应用方案 |
|
